Sê -ri WCL tiêu chuẩn được hàn xi lanh thủy lực
Các sản phẩm

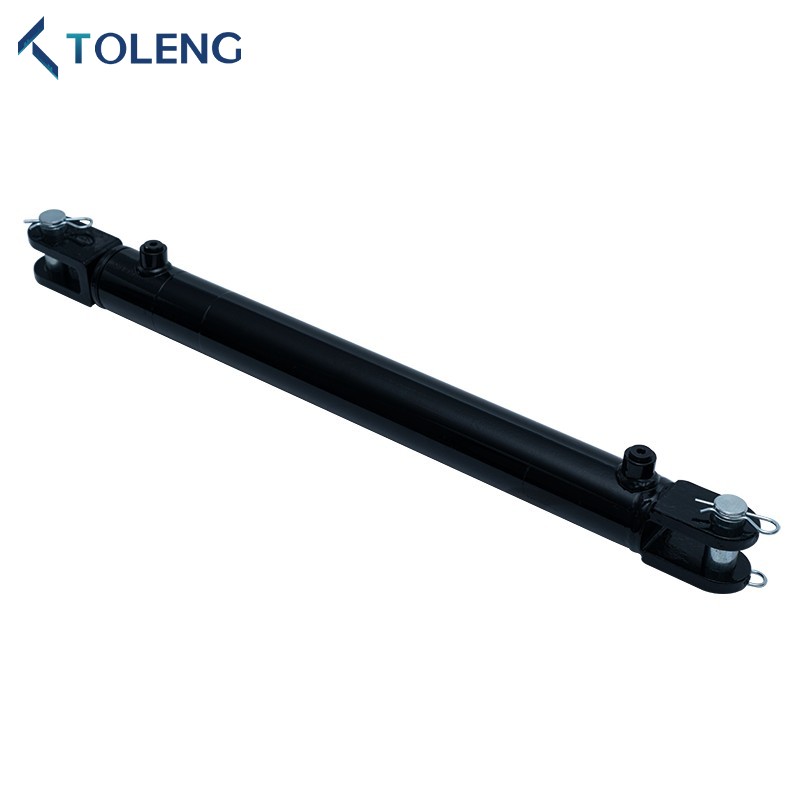

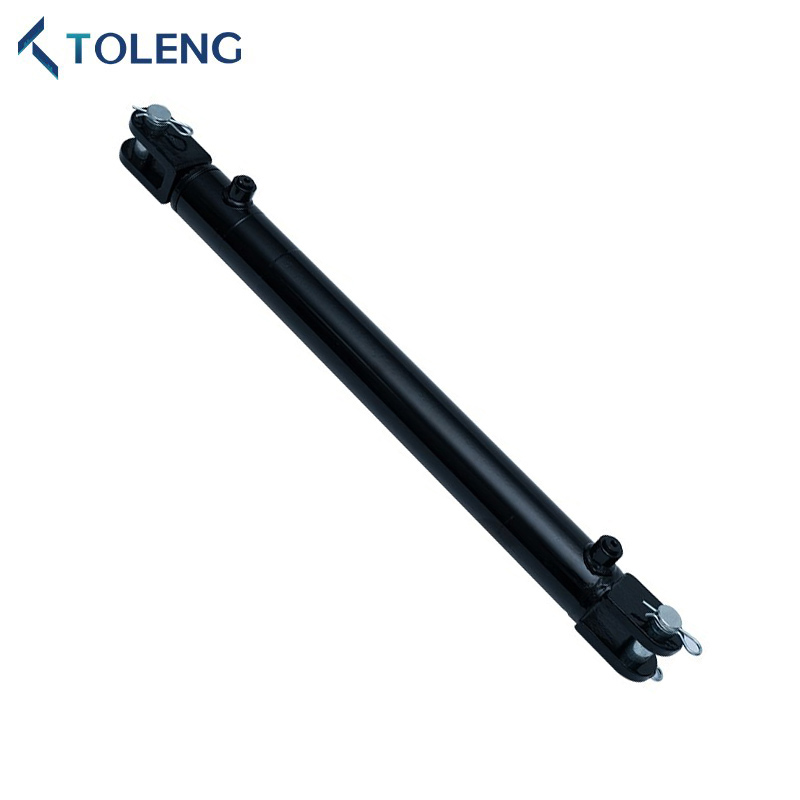

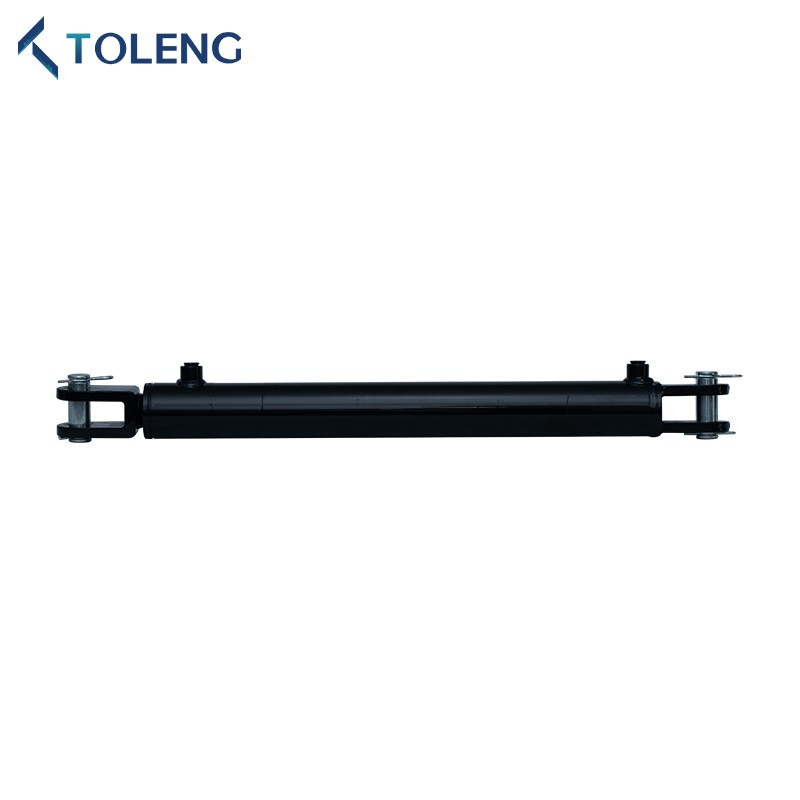

Sê -ri WCL tiêu chuẩn được hàn xi lanh thủy lực
Toleng là nhà cung cấp nổi tiếng các xi lanh thủy lực cho các ứng dụng công nghiệp ở Trung Quốc. Xi lanh của chúng tôi đáp ứng mọi tiêu chuẩn chính của ngành, với các thông số kỹ thuật khác có sẵn theo yêu cầu. Tất cả các xi lanh hàn WCL Standard Standard Sê -ri được thiết kế để cung cấp dịch vụ dài và hiệu quả với các yêu cầu bảo trì thấp, đảm bảo năng suất cao trong suốt tuổi thọ của sản phẩm.
Gửi yêu cầu
Mô tả Sản phẩm
Sê -ri WCL tiêu chuẩn WCL Hàn xi lanh thủy lực là một thành phần chuyên dụng được thiết kế để đáp ứng các yêu cầu độc đáo và cụ thể trong các ngành công nghiệp khác nhau. Được chế tạo với độ chính xác và đổi mới, nó cung cấp hiệu suất và độ tin cậy đặc biệt. Chuyên môn của Toleng đảm bảo rằng xi lanh này được thiết kế để vượt qua những thách thức được đặt ra bởi các ứng dụng độc đáo.
Các xi lanh thủy lực WCL Series tiêu chuẩn rất dễ cài đặt và thể hiện hiệu suất cao. Mỗi xi lanh đều trải qua thử nghiệm nghiêm ngặt vượt qua các tiêu chuẩn của ngành, đảm bảo độ tin cậy và hiệu suất tối đa. Ngoài ra, chúng có hiệu quả về chi phí và luôn có nhu cầu cao.
Các xi lanh thủy lực WCL Series tiêu chuẩn rất dễ cài đặt và thể hiện hiệu suất cao. Mỗi xi lanh đều trải qua thử nghiệm nghiêm ngặt vượt qua các tiêu chuẩn của ngành, đảm bảo độ tin cậy và hiệu suất tối đa. Ngoài ra, chúng có hiệu quả về chi phí và luôn có nhu cầu cao.
Đặc điểm kỹ thuật xi lanh thủy lực WCL tiêu chuẩn WCL
1. Áp lực làm việc: 3000 psi
2.ROD: Thép, cảm ứng cứng và mạ crôm
3.Piston: sắt dẻo, để tăng độ bền
4.Tube: Thép, được mài giũa và chính xác đã hoàn thành
5.Gland: Chủ đề
6.Pin: Thép, mạ kẽm
7.Seals: Hallite, Aston, Nok, DZ, v.v ... Chất lượng hàng đầu. Có thể tùy chỉnh.
8.Paint: Đen, xanh lá cây, đỏ, vàng, v.v ... Màu sắc tùy chỉnh có sẵn.
2.ROD: Thép, cảm ứng cứng và mạ crôm
3.Piston: sắt dẻo, để tăng độ bền
4.Tube: Thép, được mài giũa và chính xác đã hoàn thành
5.Gland: Chủ đề
6.Pin: Thép, mạ kẽm
7.Seals: Hallite, Aston, Nok, DZ, v.v ... Chất lượng hàng đầu. Có thể tùy chỉnh.
8.Paint: Đen, xanh lá cây, đỏ, vàng, v.v ... Màu sắc tùy chỉnh có sẵn.
Sê -ri WCL tiêu chuẩn Các thông số kỹ thuật xi lanh thủy lực được hàn
| PHẦN CON SỐ |
Người trong cuộc Đường kính |
Người ngoài cuộc Đường kính |
*MỘT | B | C | D | *E | F | G | H | J | K | Que Đường kính |
Cổng |
| TWCL15- | 1,50 " | 2,00 " | 8,25 " | 1.62 " | 0,87 " | 1.37 " | 2.25 " | 1.37 " | 0,75 " | 0,76 " | 0,93 " | 1.87 " | 1,00 " | 3/8npt |
| Twcl20- | 2,00 " | 2,50 " | 10,25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1.07 " | 1,00 " | 2.06 " | 1,25 " | 3/8npt |
| Twcl25- | 2,50 " | 3.00 " | 10,25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1.01 " | 0,81 " | 2.18 " | 1,50 " | 1/2npt |
| Twcl30- | 3.00 " | 3,50 " | 10,25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1.01 " | 0,81 " | 2.18 " | 1,50 " | 1/2npt |
| Twcl35- | 3,50 " | 4,00 " | 10,25 " | 2.37 " | 1.12 " | 2,00 " | 3.12 " | 2.12 " | 1,00 " | 1.01 " | 0,93 " | 2.18 " | 1,75 " | 1/2npt |
| Twcl40- | 4,00 " | 4.50 " | 10,25 " | 2.37 " | 1.12 " | 1,75 " | 3.12 " | 2,00 " | 1,00 " | 1.01 " | 1.06 " | 2.18 " | 2,00 " | 1/2npt |
| Haicl50- | 5,00 " | 5,50 " | 13:00 " | 3.12 " | 1.62 " | 2.25 " | 3.62 " | 2.25 " | 1,50 " | 1,51 " | 1.37 " | 2,75 " | 2,50 " | 1/2npt |
| *Cho 8 "đột quỵ:*a = 12,25" (2 "đến 4" lỗ khoan) | ||||||||||||||
| *Cho 8 "đột quỵ:*e = 5.12" (2 "đến 4" lỗ khoan) | ||||||||||||||
| *Cho 1,50 "đến 4,00" Bore: Cổng SAE có sẵn | ||||||||||||||
| Phạm vi nhiệt độ con dấu: -30 ℃/+100 (-22 ° F/+212 ° F) | ||||||||||||||
| Tốc độ tối đa: 3 ft/giây | ||||||||||||||
| Áp suất làm việc được rút lại tối đa = 3000psi | ||||||||||||||
| Xi lanh nữ hàn | |||||||
| Số phần | Que Đường kính |
KHOAN& ĐỘT QUỴ |
Kích thước | Kích thước cổng | GHIM KÍCH CỠ |
CÂN NẶNG (Lbs |
|
| Rút lại | MỞ RỘNG | ||||||
| TWCL30-1504 | 1 | 1,5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 npt | 3/4 | 8 |
| TWCL30-1506 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1.5 “X10” | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1,5 "x18" | 28-1/4 ” | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 npt | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4 ” | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2 “X10” | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 npt | 1 " | 18 |
| TWCL30-2506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2.5 “X10” | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2,5 "x34" | 44-1/4 ” | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2,5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2,5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| Hàn nữ xi lanh er | |||||||
| Số phần | Que Đường kính |
KHOAN& ĐỘT QUỴ |
Kích thước | Kích thước cổng | GHIM KÍCH CỠ |
CÂN NẶNG (Lbs) |
|
| Rút lại | MỞ RỘNG | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3 “X10” | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 27 |
| TWCL30-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3,5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3,5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| Xi lanh nữ hàn | |||||||
| Số phần | Que Đường kính |
KHOAN& ĐỘT QUỴ |
Kích thước | Kích thước cổng | GHIM KÍCH CỠ |
CÂN NẶNG (Lbs) |
|
| Rút lại | MỞ RỘNG | ||||||
| TWCL30-4004 | 2 " | 4.0 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 33 |
| TWCL30-4006 | 4.0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4.0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0 “X10” | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4.0 "x12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4.0 "x14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4.0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4.0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4.0 "x20" | 30-1/4 ” | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4.0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4.0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4.0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4.0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4.0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4.0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4.0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4.0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5.0 "x4" | 16-1/4 " | 20-1/4 " | 1/2npt | 1 " | 64 |
| TWCL30-5006 | 5.0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5.0 "x8" | 20-1/4 ” | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0 “X10” | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5.0 "x12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5.0 "x14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5.0 "x16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5.0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5.0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5.0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5.0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5.0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5.0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5.0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5.0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5.0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5.0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||
Sê -ri WCL tiêu chuẩn Các chi tiết xi lanh thủy lực
