Các sản phẩm > Xi lanh thủy lực tiêu chuẩn
>
Sê -ri ACL tiêu chuẩn được hàn xi lanh thủy lực
Các sản phẩm

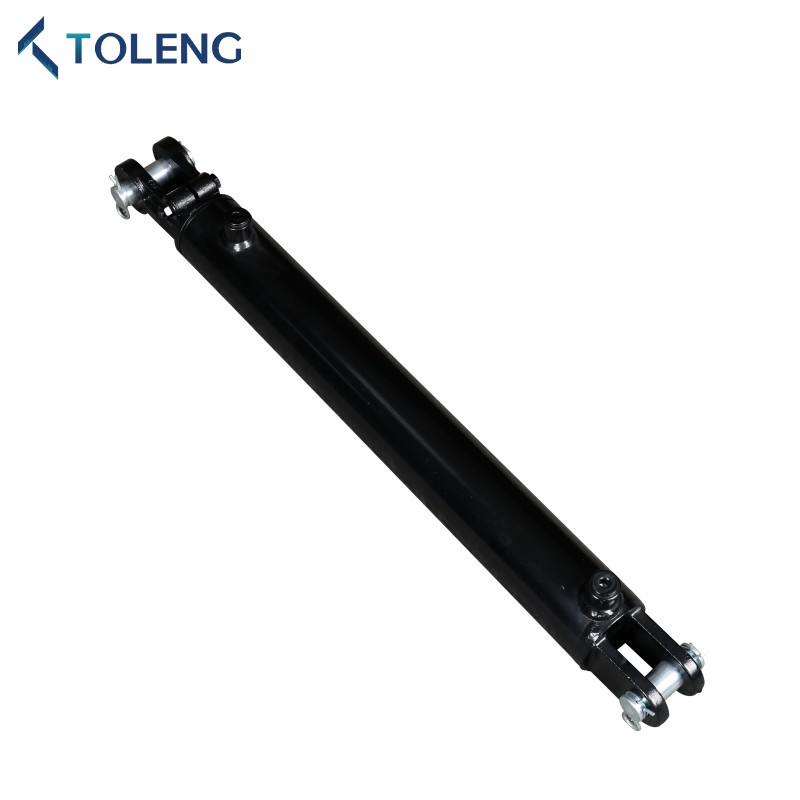

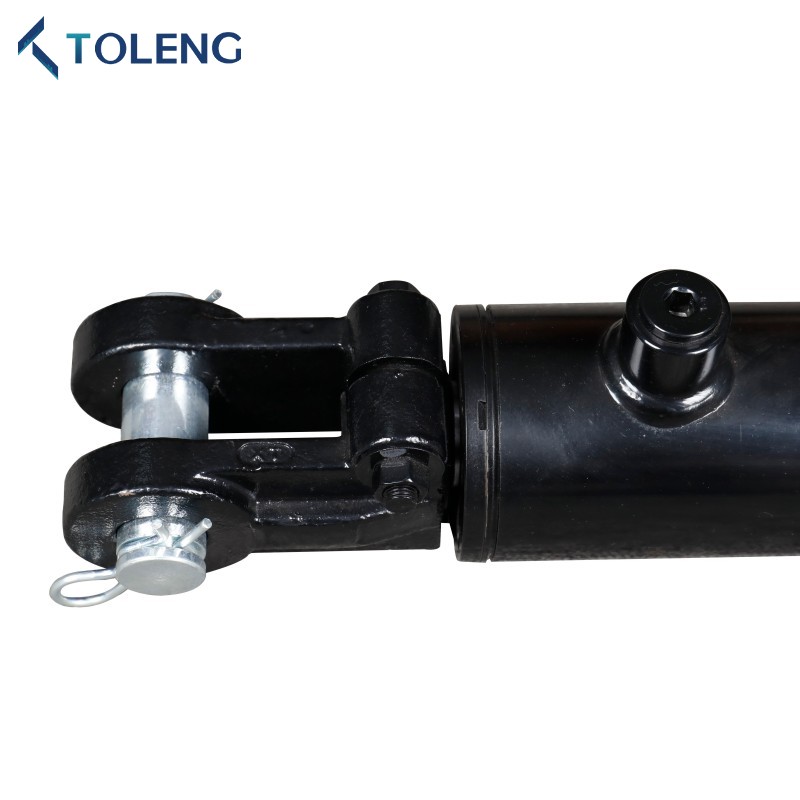

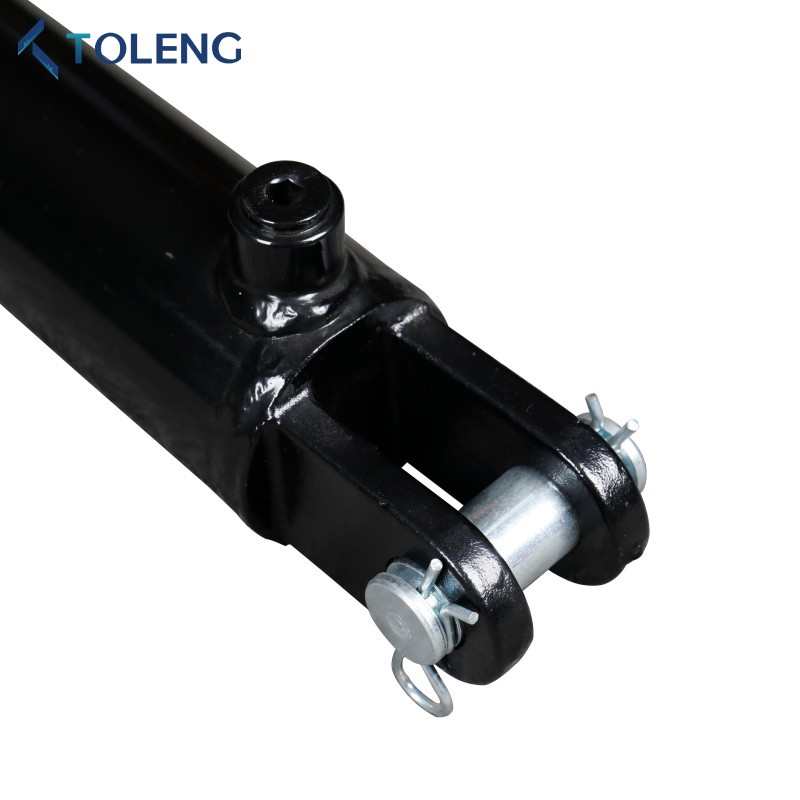

Sê -ri ACL tiêu chuẩn được hàn xi lanh thủy lực
Sê -ri ACL tiêu chuẩn ACL hàn xi lanh thủy lực có tầm quan trọng đáng kể trong hoạt động kinh doanh của chúng tôi. Hệ thống sản xuất và chất lượng của chúng tôi được nghĩ ra để cung cấp cho mỗi khách hàng các sản phẩm tốt nhất phù hợp với yêu cầu của họ. Đội ngũ kỹ thuật nội bộ tại Toleng đảm bảo rằng các tính năng và vật liệu được chọn cho mỗi loạt xi lanh thủy lực ACL tiêu chuẩn đại diện cho thiết kế tối ưu cho ứng dụng của bạn.
Gửi yêu cầu
Mô tả Sản phẩm
Sê -ri ACL tiêu chuẩn ACL Hàn xi lanh thủy lực được thiết kế cho các ứng dụng hạng nặng, được sử dụng rộng rãi trong bất kỳ ngành nào. Mỗi xi lanh trải qua thử nghiệm nghiêm ngặt vượt quá tiêu chuẩn của ngành và đảm bảo độ tin cậy và hiệu suất tối đa. Xi lanh thủy lực hàn của chúng tôi cung cấp một loạt các thông số kỹ thuật để đáp ứng nhu cầu cụ thể của khách hàng.
Ứng dụng xi lanh thủy lực ACL tiêu chuẩn
Sê-ri ACL tiêu chuẩn ACL được hàn xi lanh thủy lực được nghĩ ra cho các ứng dụng hạng nặng và được sử dụng rộng rãi trong bất kỳ ngành nào. Nó cung cấp hiệu suất đáng tin cậy và hoạt động hiệu quả cho năng suất tối ưu.
Đặc điểm kỹ thuật của ACL theo tiêu chuẩn ACL
1.Construction: Xây dựng hàn hạng nặng
2. Áp lực làm việc: 3000 psi
3.Rod End: Sắt dễ uốn, Clevis có ren, có thể điều chỉnh bằng bu -lông khóa
4.Piston: sắt dẻo, để tăng độ bền
5.Tube: thép, mài giũa và chính xác đã hoàn thành
6.Gland: Chủ đề
7.Pin: Thép, mạ kẽm
8.Seals: Hallite, Aston, Nok, DZ, v.v ... Chất lượng hàng đầu. Có thể tùy chỉnh.
9.PAINT: Đen, xanh lá cây, đỏ, vàng, vv Màu sắc tùy chỉnh có sẵn.
2. Áp lực làm việc: 3000 psi
3.Rod End: Sắt dễ uốn, Clevis có ren, có thể điều chỉnh bằng bu -lông khóa
4.Piston: sắt dẻo, để tăng độ bền
5.Tube: thép, mài giũa và chính xác đã hoàn thành
6.Gland: Chủ đề
7.Pin: Thép, mạ kẽm
8.Seals: Hallite, Aston, Nok, DZ, v.v ... Chất lượng hàng đầu. Có thể tùy chỉnh.
9.PAINT: Đen, xanh lá cây, đỏ, vàng, vv Màu sắc tùy chỉnh có sẵn.
Sê -ri ACL tiêu chuẩn Các thông số kỹ thuật xi lanh thủy lực được hàn
| PHẦN CON SỐ |
Người trong cuộc Đường kính |
Người ngoài cuộc Đường kính |
*MỘT | B | C | D | *E | F | G | H | I | J | K | L | Que CHỦ ĐỀ |
Que Đường kính |
Cổng |
| Tacl15- | 1,50 " | 2,00 " | 10,25 " | 1,50 " | 0,76 " | 1.62 " | 4.50 " | 1.87 " | 0,87 " | 1,75 " | 2,00 " | 1.62 " | 0,93 " | 1.87 " | 0,875-14unf | 1,00 " | SAE#6 |
| Tacl20- | 2,00 " | 2,50 " | 10,25 " | 2,00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2,62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12unf | 1.12 " | SAE#8 |
| Tacl25- | 2,50 " | 3.00 " | 10,25 " | 2,00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2,62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12unf | 1,25 " | SAE#8 |
| Acad3- | 3.00 " | 3,50 " | 10,25 " | 2,00 " | .01 " | 1.87 " | 3.62 " | 2.25 " | 1.12 " | 2,62 " | 2,62 " | 2.12 " | 0,87 " | 2.18 " | 1.250-12Unf | 1,50 " | SAE#8 |
| Tacl35- | 3,50 " | 4,00 " | 10,25 " | 2,00 " | .01 " | 1.87 " | 3.62 " | 2,50 " | 1.12 " | 2,62 " | 2,75 " | 2.12 " | 0,93 " | 2.18 " | 1.500-12unf | 1,75 " | SAE#8 |
| Tacl40- | 4,00 " | 4.50 " | 12,25 " | 2.25 " | .01 " | 1,75 " | 3.62 " | 2,50 " | 1.12 " | 2,62 " | 2,75 " | 2.12 " | 1,00 " | 2.18 " | 1.500-12unf | 2,00 " | SAE#8 |
| *Cho 8,00 "đột quỵ:*a = 12,25" | |||||||||||||||||
| *Cho 8,00 "đột quỵ:*e = 6,50" (lỗ khoan 1,50 ") E = 5,62" (2,00 "đến 4,00" Bore) | |||||||||||||||||
| Phạm vi nhiệt độ con dấu: -30 ℃/+100 (-22F/+212F) | |||||||||||||||||
| Tốc độ tối đa: 3 ft/giây | |||||||||||||||||
| Áp suất làm việc được rút lại tối đa = 3000 psi | |||||||||||||||||
| Kích thước *A và *E chỉ dành cho các tài liệu tham khảo vì Clevis có thể điều chỉnh | |||||||||||||||||
| Xi lanh nữ có thể điều chỉnh | |||||||
| Số phần | Que Đường kính |
Bore & Stroke | Kích thước | Kích thước cổng | GHIM KÍCH CỠ |
CÂN NẶNG (Lbs) |
|
| Rút lại | MỞ RỘNG | ||||||
| Trên 304 | 1 " | 1,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| Trên 3066 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Nông nghiệp3008 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1,5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Nông nghiệp3010 | 1.5 “X10” | 20-1/4 " | 30-1/4 " | 13 | |||
| Nông nghiệp3012 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Nông nghiệp3014 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Nông nghiệp3016 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Nông nghiệp3018 | 1,5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Nông nghiệp3020 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Nông nghiệp3024 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Nông nghiệp3028 | 1,5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Nông nghiệp3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Nông nghiệp3032 | 1,5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Nông nghiệp3034 | 1,5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Nông nghiệp3036 | 1,5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| Accil30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| Accil30 OR006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Nông nghiệp30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4Cl30-2010 | 2 “X10” | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| Học viện3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| ACAD3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| Acrum3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| ACAD30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| ACAD30-2028 | 2 "x28” | 38-1/4 " | 66-1/4 " | 35 | |||
| ACAD3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| ACAD3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| ACAD3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| ACAD3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Xi lanh nữ có thể điều chỉnh | |||||||
| Số phần | Que Đường kính |
KHOAN& ĐỘT QUỴ |
Kích thước | Kích thước cổng | GHIM KÍCH CỠ |
CÂN NẶNG (Lbs) |
|
| Rút lại | MỞ RỘNG | ||||||
| Nông nghiệp303504 | 1-1/4 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Nông nghiệp303506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Nông nghiệp30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| Tacl30-2508asae | 2,5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Nông nghiệp3010 | 2.5 “X10” | 20-1/4 " | 30-1/4 " | 24 | |||
| Nông nghiệp3012 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Nông nghiệp3014 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| Accil30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| Accil30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Nông nghiệp3020 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Nông nghiệp3024 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Nông nghiệp3028 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Nông nghiệp3030 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Accrecy3032 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| Accil30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| Accil30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| Nông nghiệp3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Nông nghiệp3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Nông nghiệp3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Học viện3-3010 | 3 “X10” | 20-1/4 " | 30-1/4 " | 31 | |||
| Học viện3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| Học viện3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| Học viện3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| Học viện3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| Acrum3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| Học viện3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| Học viện3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| Học viện3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| Học viện3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| Học viện3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| Học viện3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Xi lanh nữ có thể điều chỉnh | |||||||
| Số phần | Que Đường kính |
Bore & Stroke | Dimen sions | Kích thước cổng | GHIM KÍCH CỠ |
Trọng lượng (lbs) | |
| Rút lại | MỞ RỘNG | ||||||
| Nông nghiệp3-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Nông nghiệp3-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Nông nghiệp3-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3,5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Nông nghiệp3-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Nông nghiệp3-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Nông nghiệp3-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Nông nghiệp3-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Nông nghiệp3-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Nông nghiệp3-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Nông nghiệp3-35524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Nông nghiệp3-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Nông nghiệp3-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Nông nghiệp3-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Nông nghiệp3-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Nông nghiệp3-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| Acrum3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| Acrum3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| Acrum3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| ACCIL3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| Học viện3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| Học viện3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| ACCIL3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Học viện3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Học viện3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| ACCIL3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Nông nghiệp3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Học viện3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| Học viện3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Nông nghiệp3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| ACAD3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||
Sê -ri ACL tiêu chuẩn Các chi tiết xi lanh thủy lực
