Các loại lắp của xi lanh thủy lực là gì?

Là cơ cấu chấp hành quan trọng trong hệ thống thủy lực,xi lanh thủy lựcthực hiện chuyển động tịnh tiến của máy móc bằng cách chuyển đổi năng lượng thủy lực thành năng lượng cơ học. Nó mạnh mẽ và vận hành êm ái nên đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp như máy móc xây dựng, nông nghiệp và sản xuất ô tô. Đối với xi lanh thủy lực, việc lắp đặt chúng như thế nào là rất quan trọng. Nếu chúng không được lắp đặt đúng cách sẽ dẫn đến sai lệch, hao mòn quá mức và thậm chí là hỏng hệ thống. Vì vậy, việc chọn đúng loại lắp có thể giúp tránh được các vấn đề trên và đảm bảo xi lanh thủy lực hoạt động trơn tru.

Xi lanh thủy lực có thể được gắn bằng cách sử dụng khoan, trục, giá đỡ chân, giá đỡ mặt bích, v.v. Mỗi loại lắp có các tính năng và khả năng ứng dụng riêng biệt. Tiếp theo, chúng ta sẽ thảo luận cụ thể về các loại lắp phổ biến cho xi lanh thủy lực.

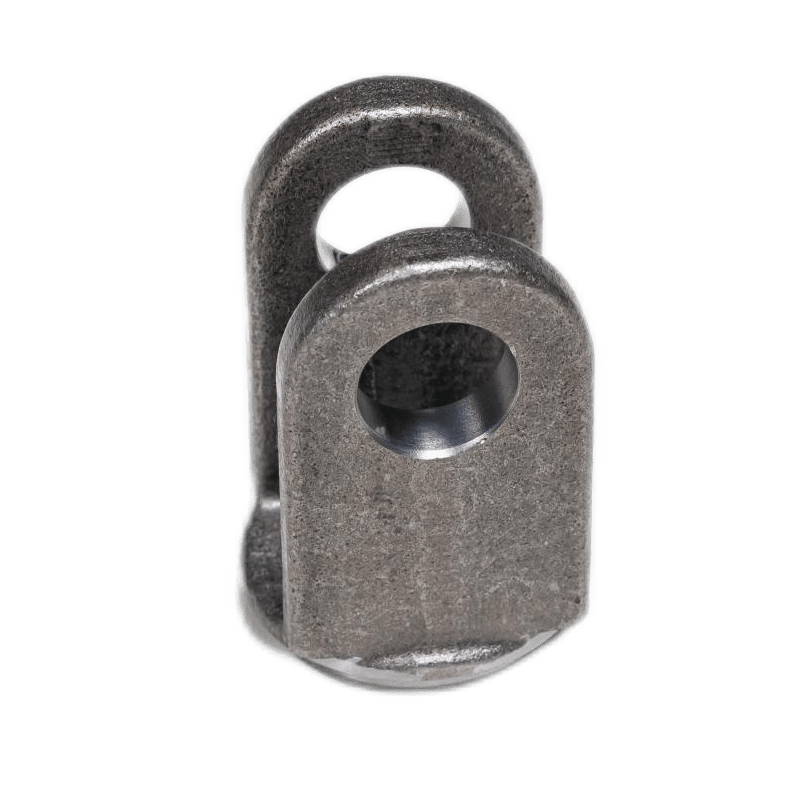

Khoan

Khoan là một giá đỡ hình chữ "U" được hàn vào đầu thùng hoặc thanh. Nó đạt được khả năng treo và cố định xi lanh thủy lực thông qua cấu trúc hình chữ U, cho phép xi lanh thủy lực xoay tự do trong một phạm vi góc nhất định để thích ứng với các yêu cầu làm việc khác nhau. Giá đỡ Clevis thường được sử dụng trong các máy móc di động và cho phép chuyển động quay hạn chế.

trunnion

Trục  bao gồm các chốt nằm ở cả hai bên của thùng xi lanh thủy lực và được sử dụng để đỡ các xi lanh thủy lực trong cụm lắp ráp. Giá đỡ trục có thể được tích hợp với hầu hết các loại lắp thanh. Nó cho phép xi lanh thủy lực xoay tròn trong một mặt phẳng, tạo điều kiện cho chuyển động quay trơn tru. Nó cung cấp tính linh hoạt cao hơn.

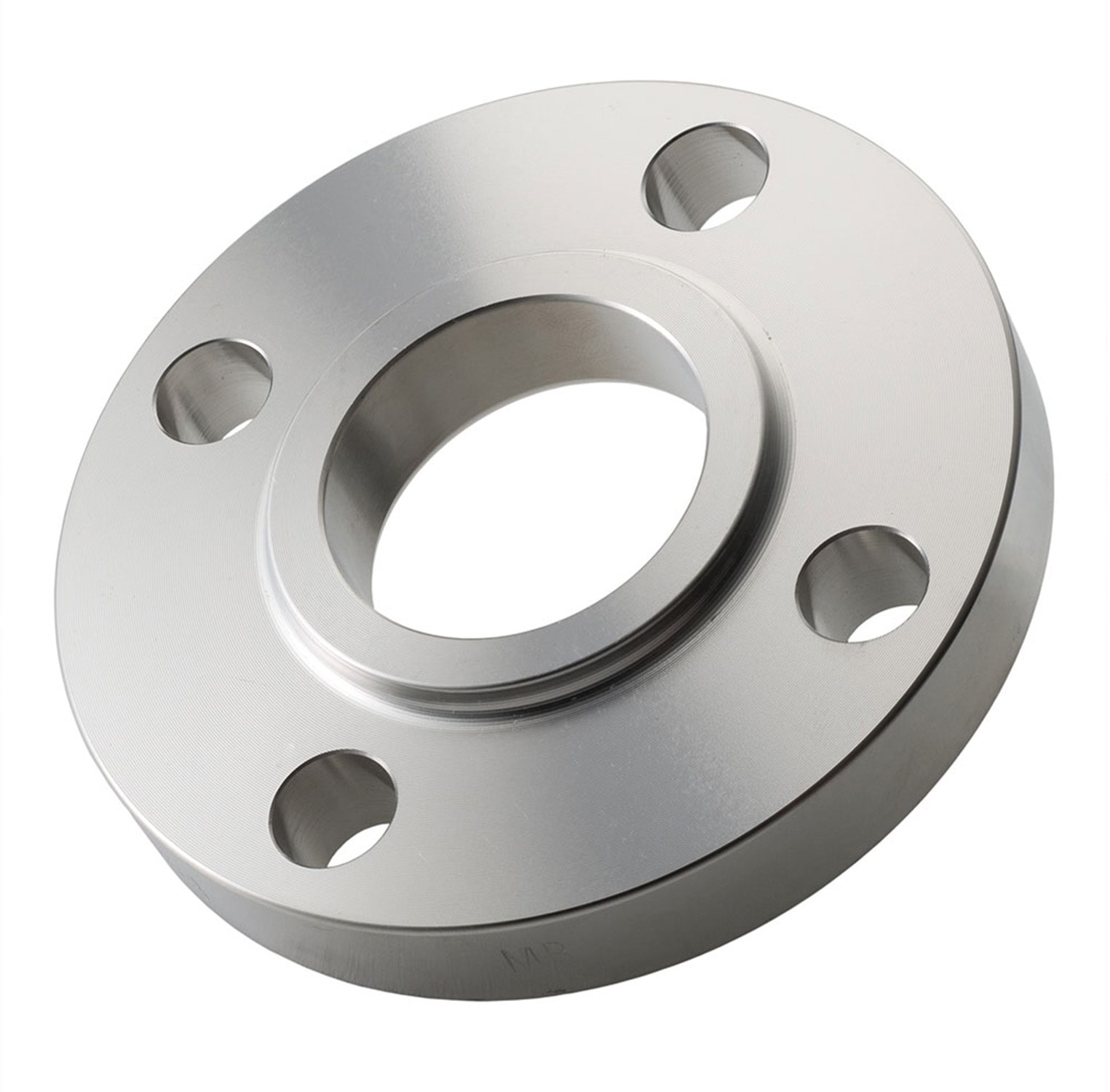

mặt bích

Mặt bích là bộ phận kết nối chặt chẽ xi lanh thủy lực với các thiết bị cơ khí hoặc đường ống khác thông qua sự kết hợp của các tấm mặt bích, bu lông, miếng đệm và các bộ phận khác. Mặt bích được gắn chặt bằng bu lông cường độ cao để đảm bảo độ tin cậy của kết nối. Nó có độ bền kết nối cao và hiệu suất bịt kín tuyệt vời, khiến nó phù hợp với các hệ thống thủy lực quy mô lớn, đặc biệt xuất sắc trong môi trường áp suất cao và tải nặng.

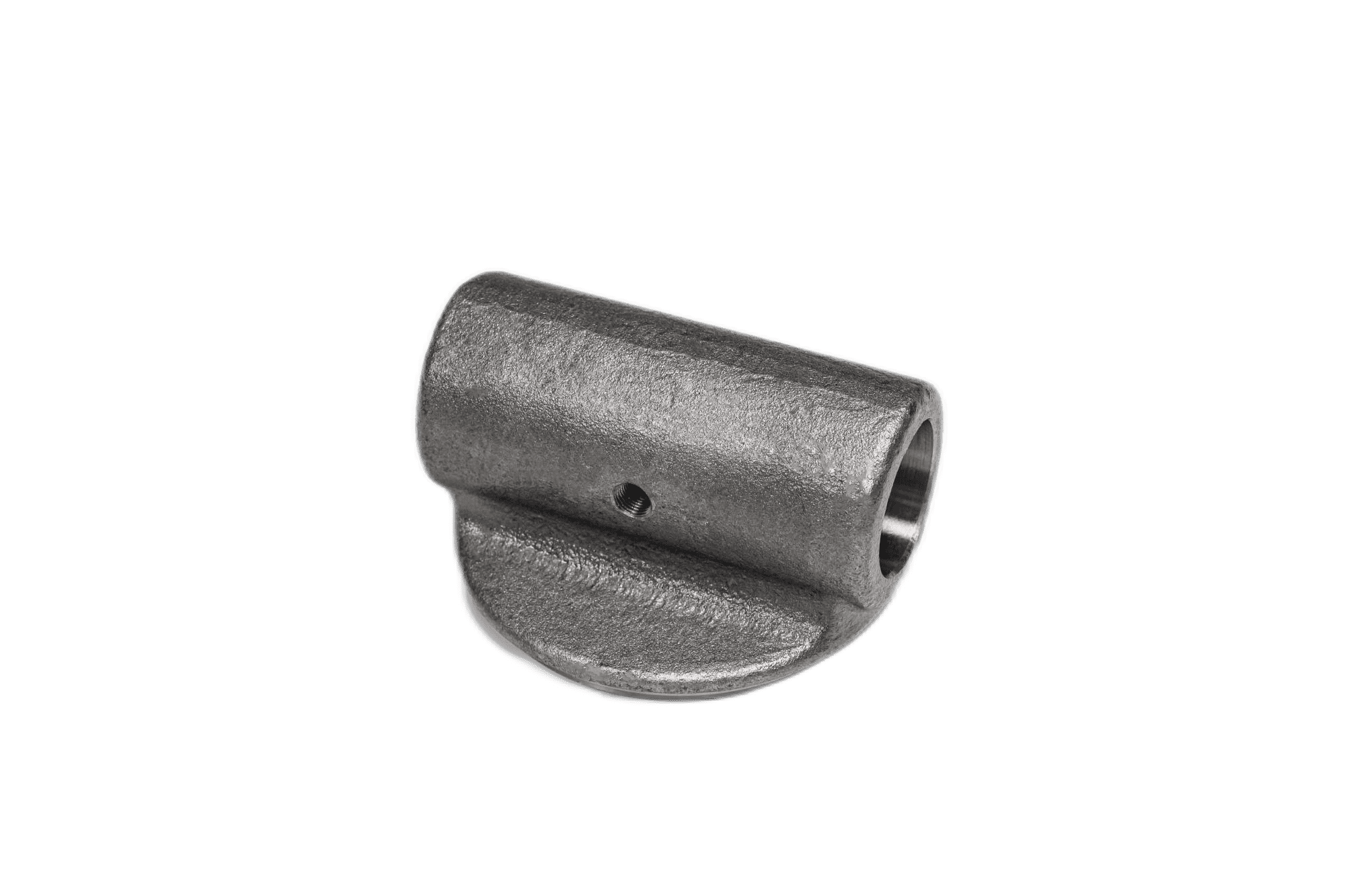

Ống chéo

Ống chéo là một ống được hàn ngang qua đầu thùng hoặc thanh, nó có thể kết nối xi lanh thủy lực với các bộ phận hoặc thiết bị thủy lực khác để tạo thành một hệ thống thủy lực ổn định. Thiết kế ống chéo giúp cho toàn bộ cấu trúc hệ thống trở nên nhỏ gọn hơn, tiết kiệm không gian và có thể chịu được lực từ nhiều hướng cùng lúc nên phù hợp với môi trường làm việc phức tạp.

Việc chọn loại lắp phù hợp nhất cho xi lanh thủy lực cần phải xem xét từ nhiều khía cạnh, chẳng hạn như loại ứng dụng, hướng tải, không gian lắp đặt, v.v. Trong các ứng dụng thực tế, nên chọn loại lắp phù hợp dựa trên các điều kiện ứng dụng cụ thể. TOLENG là nhà sản xuất chuyên nghiệpxi lanh thủy lựcvới hơn 20 năm kinh nghiệm. Chúng tôi sẵn sàng cùng bạn lựa chọn giải pháp thủy lực phù hợp nhất cho thiết bị của bạn.
